Na indústria de fabricação de matrizes, a regra do aço é a ponta da matriz. Sua precisão determina a qualidade de cada caixa, caixa ou embalagem que é cortada. Uma régua de aço que seja dobrada de maneira imprecisa, mesmo que seja por uma fração de milímetro, produzirá uma matriz que não consegue cortar de maneira limpa, levando a um dispendioso desperdício de produção. Durante décadas, a dobra de réguas de aço foi um processo manual, exigindo que operadores qualificados usassem ferramentas manuais e modelos físicos. Os resultados eram tão bons quanto a habilidade do operador e era difícil conseguir consistência. A introdução da dobradeira automática transformou esse processo, trazendo a precisão do controle numérico computadorizado para a dobra de réguas de aço.

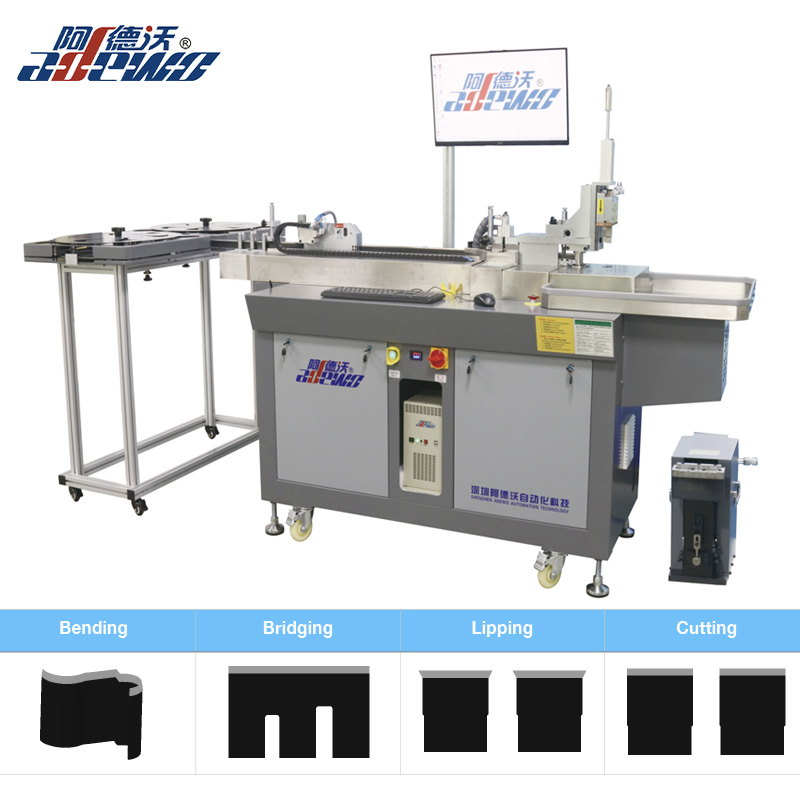

O núcleo da precisão do dobrador automático está em sua função de dobra. Esta função não é uma simples ação mecânica; é uma interação sofisticada de servomotores, ferramentas de precisão e algoritmos de controle em tempo real. ODobrador automático modelo básico, projetado pela Adewo Automation Equipment Co., Ltd., foi projetado para fornecer dobras consistentes e de alta precisão que atendem às demandas exatas da fabricação de matrizes modernas. Este artigo fornece uma análise técnica da função de flexão, explicando os mecanismos que permitem a modelagem precisa da régua de aço. Examinaremos o sistema de servocontrole, a geometria das ferramentas de dobra, os algoritmos de compensação que levam em conta o retorno elástico do material e as medidas de controle de qualidade que garantem que cada dobra seja precisa.
A função de dobra em uma dobradeira automática é o sistema mecânico e eletrônico que transforma um pedaço reto de lâmina de aço em uma aresta de corte de formato preciso. Uma régua de aço é uma tira de aço endurecido com uma ponta afiada de um lado e um corpo serrilhado ou liso do outro. É usado na fabricação de matrizes para criar o caminho de corte de uma matriz. O dobrador automático pega uma régua reta, alimenta-a na cabeça de dobra e, em seguida, executa uma série de dobras para criar a forma desejada. A função de dobra deve ser capaz de produzir dobras de vários ângulos (normalmente 90 graus, mas também outros ângulos) e raios, com alto grau de precisão e repetibilidade.
A função de flexão é composta por vários componentes principais. O primeiro é o mecanismo de alimentação, que avança a régua de aço para a posição correta para cada dobra. O mecanismo de alimentação utiliza rolos de precisão ou um sistema de pinça para mover a régua com precisão. O segundo componente é a cabeça de dobra, que contém as ferramentas que realmente formam a dobra. A cabeça de dobra normalmente usa uma combinação de um punção de dobra e uma matriz, ou um conjunto de rolos, para deformar a lâmina de aço. O terceiro componente é o sistema de controle, que coordena as ações de avanço e dobra com base no padrão programado. O sistema de controle utiliza servomotores para acionar os eixos de avanço e dobra, garantindo que os movimentos sejam precisos e repetíveis.
A precisão da função de dobra é determinada pela precisão desses componentes e pelos algoritmos de controle que os gerenciam. NoEquipamento de automação Adewo Co., Ltd., nosso modelo básico de dobradeira automática foi projetado para atingir uma precisão de dobra de +/- 0,1 mm para a posição de dobra e +/- 0,5 graus para o ângulo de dobra. Esse nível de precisão é essencial para a produção de matrizes que atendam às tolerâncias rígidas exigidas para embalagens de alta qualidade. A tabela a seguir fornece um resumo dos principais componentes da função de dobra e suas funções.
| Componente | Função | Impacto na precisão |
| Mecanismo de Alimentação | Avança a régua de aço para a posição de dobra | Determina a precisão da localização da dobra ao longo da régua |
| Cabeça dobrada | Forma a dobra na régua de aço | Determina a precisão do ângulo e raio da curvatura |
| Servomotores | Acione os eixos de avanço e dobra | Fornece a precisão e repetibilidade do movimento |
| Sistema de controle | Coordena ações de avanço e dobra | Garante que a sequência e os parâmetros corretos sejam usados |
| Ferramentas | Punções ou rolos que formam a dobra | Determina a qualidade da dobra e a vida útil da ferramenta |
O servocontrole é a base da precisão da função de dobra. Um servo motor é um motor equipado com um dispositivo de feedback, normalmente um codificador, que informa a posição e a velocidade do motor ao controlador. O controlador compara a posição real com a posição comandada e ajusta a entrada do motor para minimizar o erro. Este controle de circuito fechado é essencial para obter movimentos precisos e repetíveis. Em uma dobradeira automática, o eixo de alimentação e o eixo de dobra são acionados por servomotores. O eixo de avanço deve mover a régua de aço para a posição exata para cada dobra. O eixo de dobra deve girar a ferramenta de dobra no ângulo exato. Qualquer erro nestes eixos resultará em uma dobra imprecisa.
A precisão de um servo sistema é determinada por vários fatores, incluindo a resolução do codificador, a rigidez do sistema mecânico e a qualidade do algoritmo de controle. Um codificador de alta resolução pode detectar mudanças muito pequenas na posição, permitindo que o controlador faça ajustes finos. Um sistema mecânico rígido garante que o movimento do motor seja transmitido ao ferramental sem folga ou flexão. Um algoritmo de controle bem ajustado garante que o motor responda rápida e suavemente aos comandos, sem overshoot ou oscilação. Na Adewo Automation Equipment Co., ltd., nosso modelo básico Auto Bender usa codificadores absolutos de alta resolução e uma estrutura mecânica rígida para garantir o controle preciso do servo. Nossos algoritmos de controle são ajustados para fornecer resposta rápida e estável para os exigentes requisitos de flexão de réguas de aço.
A tabela a seguir compara o desempenho de uma função de dobra servo-controlada com uma função de dobra controlada por motor de passo. Os motores de passo são outra opção comum para controle de movimento, mas têm limitações de precisão e torque.
| Parâmetro | Servocontrole | Controle de motor de passo |
| Opinião | Malha fechada (codificador) | Loop aberto (sem feedback) |
| Precisão de posição | Alto (+/- 0,01 mm típico) | Moderado (+/- 0,05 mm típico) |
| Repetibilidade | Excelente | Bom |
| Torque em alta velocidade | Alto | Diminui com a velocidade |
| Risco de etapas perdidas | Nenhum (circuito fechado) | Possível sob sobrecarga |
| Custo | Mais alto | Mais baixo |
O uso de servo controle em nosso modelo básico de dobradeira automática é um dos principais motivos para sua precisão de dobra superior. O feedback de circuito fechado garante que a máquina sempre saiba a posição exata dos eixos de avanço e dobra e possa corrigir quaisquer erros em tempo real. Isto é particularmente importante ao dobrar réguas de aço de alta resistência, que exigem forças mais altas e podem fazer com que um motor de passo perca passos. Com servocontrole, a máquina mantém sua precisão mesmo sob condições exigentes.
A geometria das ferramentas de dobra é outro fator crítico para obter dobras precisas. O ferramental consiste no punção de dobra e na matriz de dobra ou, em alguns projetos, em um conjunto de rolos formadores. A forma e as dimensões da ferramenta determinam o raio e o ângulo da dobra. As ferramentas devem ser projetadas para corresponder às propriedades da régua de aço, incluindo espessura, dureza e raio de curvatura desejado. Uma incompatibilidade entre a ferramenta e a regra pode resultar em dobras imprecisas, rachaduras ou desgaste excessivo da ferramenta.
Os principais parâmetros de ferramenta que afetam a precisão da dobra são o raio do punção, a abertura da matriz e o ângulo da matriz. O raio do punção determina o raio interno da dobra. A abertura da matriz determina a quantidade de material que é dobrado e as características de retorno elástico. O ângulo da matriz determina o ângulo final da dobra. Para uma dobra padrão de 90 graus, o ângulo da matriz é normalmente de 90 graus, mas o punção e a matriz devem ser projetados para levar em conta o retorno elástico da lâmina de aço. Springback é a tendência do material retornar parcialmente à sua forma original após a remoção da força de flexão. Para conseguir uma dobra de 90 graus, a ferramenta deve dobrar demais a régua para, por exemplo, 92 graus, para que ela retorne a 90 graus.
As ferramentas em nosso modelo básico de dobradeira automática são fabricadas em aço ferramenta de alta qualidade e retificadas com precisão para garantir dimensões precisas. As ferramentas também foram projetadas para trocas rápidas, permitindo ao operador alternar entre diferentes raios e ângulos de curvatura com tempo de inatividade mínimo. Nossa fábrica em Adewo Automation Equipment Co., ltd. fornece uma variedade de opções de ferramentas para atender a diferentes tipos de lâminas de aço e requisitos de dobra. A tabela a seguir resume os principais parâmetros de ferramentas e seu impacto na precisão da dobra.
| Parâmetro de ferramentas | Função | Impacto na precisão da dobra |
| Raio de perfuração | Determina o raio interno da dobra | Afeta diretamente a precisão do raio de curvatura |
| Abertura da matriz | Determina a quantidade de material dobrado | Afeta o retorno elástico e o ângulo final |
| Morrer Ângulo | Determina o ângulo final da dobra | Deve compensar o retorno elástico |
| Material da ferramenta | Determina a vida útil da ferramenta e a resistência ao desgaste | Afeta a precisão a longo prazo |
Além do projeto do ferramental, o alinhamento do ferramental é fundamental. Se o punção e a matriz não estiverem perfeitamente alinhados, a dobra ficará distorcida e a régua poderá torcer. Nosso modelo básico de dobradeira automática usa guias de precisão e uma estrutura rígida para garantir que as ferramentas permaneçam alinhadas durante a operação. Esse alinhamento é verificado e mantido como parte de nossos procedimentos de manutenção de rotina.
Springback é o inimigo da flexão precisa. Quando uma régua de aço é dobrada, o material sofre deformação plástica e elástica. A deformação plástica é permanente, mas a deformação elástica é recuperada quando a força de flexão é removida. Essa recuperação faz com que a régua retorne, resultando em um ângulo de curvatura menor que o ângulo para o qual ela foi dobrada. A quantidade de retorno elástico depende das propriedades do material da régua, de sua espessura e do raio de curvatura. Se o retorno elástico não for compensado, o ângulo de curvatura final será impreciso.
Para obter dobras precisas, o dobrador automático deve dobrar demais a régua para compensar o retorno elástico. A quantidade de curvatura excessiva é determinada por um algoritmo de compensação de retorno elástico. Este algoritmo é baseado nas propriedades do material da lâmina e na geometria da dobra. O algoritmo calcula o ângulo de curvatura necessário e comanda o eixo de curvatura para se mover para esse ângulo. Quando a força de flexão é liberada, a régua retorna ao ângulo desejado. A precisão do algoritmo de compensação é crítica para a precisão geral da função de flexão.
Na Adewo Automation Equipment Co., ltd., nosso modelo básico Auto Bender usa um sofisticado algoritmo de compensação de retorno elástico baseado em testes extensivos de diferentes tipos de lâminas de aço. O algoritmo leva em consideração a espessura, a dureza e o raio de curvatura desejado da régua. O operador simplesmente insere o ângulo e o raio de dobra desejados e a máquina calcula automaticamente a sobrecurvatura necessária. A tabela a seguir fornece um exemplo de compensação de retorno elástico para diferentes espessuras de lâminas de aço.
| Espessura da régua (mm) | Ângulo de curvatura desejado | Ângulo de sobreflexão (típico) | Compensação Springback |
| 0,71 milímetros | 90° | 92,5° | 2,5° |
| 1,05 mm | 90° | 93,5° | 3,5° |
| 1,42mm | 90° | 95,0° | 5,0° |
| 2,00mm | 90° | 97,0° | 7,0° |
O algoritmo de compensação de retorno elástico é uma característica fundamental do nosso modelo básico Auto Bender. Ele permite que a máquina produza dobras precisas sem a necessidade de ajustes manuais de tentativa e erro. Isso não apenas melhora a precisão, mas também aumenta a produtividade, reduzindo o tempo de configuração e o desperdício de material.
Conseguir curvas precisas é uma coisa; manter essa precisão ao longo do tempo é outra. A função de dobra de uma dobradeira automática está sujeita a desgaste, desvio térmico e outros fatores que podem degradar seu desempenho. Para garantir que a máquina continue a produzir dobras precisas, é essencial ter um programa de verificação e manutenção. Este programa deve incluir calibração regular, inspeção das ferramentas e verificação da precisão da máquina por meio de cortes de teste.
O processo de verificação normalmente envolve dobrar uma regra de teste em um padrão conhecido e depois medir a forma resultante. As medidas são comparadas com as dimensões programadas. Se os desvios excederem a tolerância aceitável, a máquina é ajustada ou recalibrada. O padrão de teste deve incluir uma variedade de ângulos e raios de curvatura para garantir que a máquina seja precisa em toda a sua faixa. O teste deve ser realizado em intervalos regulares, como no início de cada turno ou após uma troca de ferramenta.
Na Adewo Automation Equipment Co., ltd., recomendamos o seguinte cronograma de verificação e manutenção para nosso modelo básico de dobradeira automática:
A tabela a seguir fornece um resumo das tarefas de verificação e manutenção da função de dobra.
| Tarefa | Freqüência | Propósito |
| Inspeção Visual de Ferramentas | Diário | Detectar desgaste ou danos |
| Teste padrão de dobra | Semanalmente | Verifique a precisão da máquina |
| Lubrificação de peças móveis | Semanalmente | Reduza o desgaste e garanta um movimento suave |
| Inspeção de Servo Motores | Mensal | Garanta a operação adequada e detecte desgaste |
| Calibração Completa | Anualmente | Restaurar a máquina para as especificações de fábrica |
Seguindo um programa estruturado de verificação e manutenção, os usuários de nossa Dobradora Automática Modelo Básico podem garantir que sua máquina continue a produzir dobras precisas por muitos anos. Nossa fábrica oferece treinamento e suporte abrangentes para ajudar nossos clientes a implementar esses procedimentos.
Pergunta 1: Qual é a precisão de dobra típica de um modelo básico de dobradeira automática?
Resposta: A precisão de dobra típica de nosso modelo básico de dobradeira automática é +/- 0,1 mm para posição de dobra e +/- 0,5 graus para ângulo de dobra. Este nível de precisão é adequado para a maioria das aplicações de fabricação de moldes para réguas de aço. Para aplicações que exigem precisão ainda maior, oferecemos modelos avançados com codificadores de maior resolução e algoritmos de compensação mais sofisticados.
Pergunta 2: O dobrador automático pode dobrar réguas de aço com diferentes espessuras?
Resposta: Sim, o modelo básico Auto Bender pode dobrar réguas de aço com diferentes espessuras. O sistema de controle da máquina inclui um banco de dados de parâmetros de dobra para diferentes tipos e espessuras de lâminas. O operador simplesmente seleciona o tipo e a espessura da lâmina, e a máquina ajusta automaticamente os parâmetros de dobra, incluindo a compensação de retorno elástico. Isso torna a máquina altamente versátil e fácil de usar.
Pergunta 3: Como o dobrador automático lida com diferentes raios de curvatura?
Resposta: O dobrador automático pode lidar com diferentes raios de curvatura usando diferentes conjuntos de ferramentas. O punção e a matriz são alterados para corresponder ao raio de curvatura desejado. O sistema de controle da máquina é programado com a geometria da ferramenta, ajustando automaticamente os parâmetros de dobra para atingir o raio correto. As trocas de ferramentas normalmente são rápidas e fáceis, permitindo ao operador alternar entre diferentes raios com tempo de inatividade mínimo.
Pergunta 4: Qual é o ângulo máximo de curvatura que o dobrador automático pode atingir?
Resposta: O ângulo máximo de curvatura depende das ferramentas e do design da máquina. Para uma configuração padrão, a máquina pode realizar curvas de até 90 graus. Para aplicações especiais, ferramentas personalizadas podem ser fornecidas para obter outros ângulos, incluindo curvas agudas e obtusas. Nossa fábrica em Adewo Automation Equipment Co., ltd. pode fornecer ferramentas personalizadas para atender a requisitos específicos.
Pergunta 5: Como o dobrador automático garante que as dobras estejam na posição correta ao longo da régua?
Resposta: O dobrador automático usa um mecanismo de alimentação de precisão para avançar a régua de aço para a posição correta para cada dobra. O mecanismo de alimentação é acionado por um servo motor e controlado pelo sistema CNC da máquina. A posição de alimentação é programada para cada dobra e o servocontrole de circuito fechado garante que a régua seja posicionada com precisão. A máquina também utiliza um sistema de detecção para detectar a borda principal da régua e verificar a posição de alimentação.
A função de dobra de uma dobradeira automática é um sistema sofisticado que combina mecânica de precisão, servo controle avançado e software inteligente para moldar a régua de aço com precisão. A precisão da função de dobra é determinada pela precisão dos eixos de avanço e dobra, pela geometria das ferramentas, pela eficácia do algoritmo de compensação de retorno elástico e pelo rigor do programa de verificação e manutenção. O modelo básico Auto Bender da Adewo Automation Equipment Co.,ltd. foi projetado para oferecer os mais altos níveis de precisão e repetibilidade, permitindo que os fabricantes de matrizes produzam matrizes de alta qualidade com confiança.
Se você deseja melhorar a precisão e a eficiência de suas operações de fabricação de moldes para réguas de aço, convidamos você a aprender mais sobre nosso Dobrador Automático Modelo Básico. Nossa equipe de especialistas está disponível para discutir suas necessidades específicas e demonstrar como nossa máquina pode atender às suas necessidades.
Entre em contato com Adewo Automation Equipment Co.,ltd. hojepara saber mais sobre nosso modelo básico de dobradeira automática e como ele pode melhorar a precisão da fabricação de matrizes.
