O que é uma ponte na fabricação de matrizes?

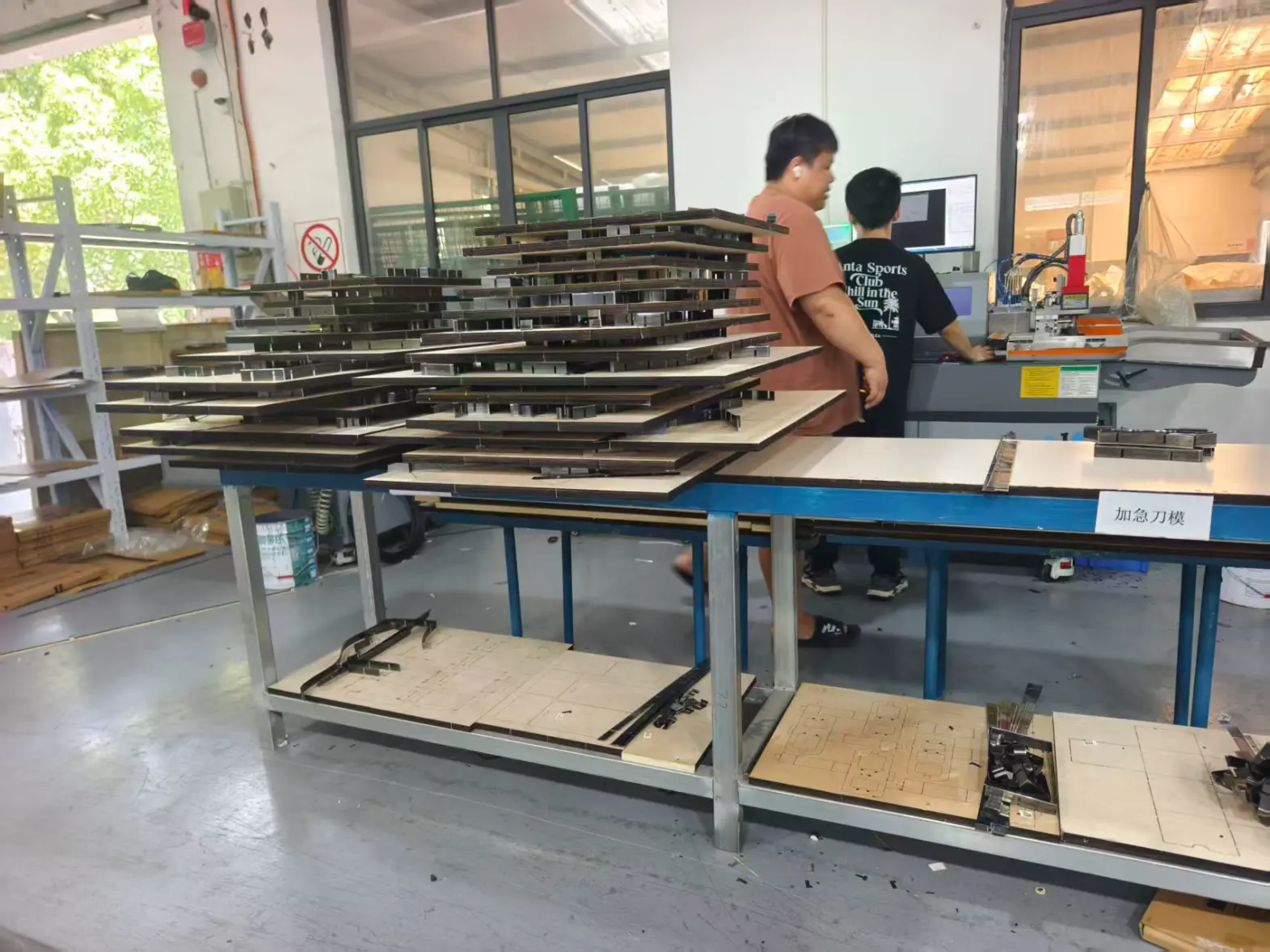

Na fabricação de placas de corte a laser, após o corte da placa, toda a estrutura precisa permanecer conectada e manter resistência suficiente para montagem e produção.
Os pontos de conexão entre diferentes seções da placa de matriz são chamadosPonte.
Uma ponte adequadamente projetada ajuda a manter a estabilidade geral da placa de matriz e garante que as lâminas de corte e de vinco permaneçam em suas posições corretas durante a operação.
Principais funções de pontes em matrizes de aço
1. Manter a força e integridade da placa de matriz
Durante o corte a laser da placa de matriz, muitas linhas de corte e aberturas são criadas.
Sem um projeto de ponte adequado, a placa da matriz pode se separar em seções diferentes, dificultando a montagem e o manuseio.
Ajuda das pontes:Mantenha a placa de matriz como uma estrutura completa
2. Mantenha as réguas de aço na posição correta
As pontes também ajudam a manter a posição de:
Regras de corte
Regras de vinco
Isto evita que as lâminas se movam devido a forças externas durante as operações de montagem e corte da matriz.
Tipos de pontes de acordo com a largura
A largura da ponte geralmente é selecionada de acordo com a aplicação da matriz e o material de corte.
①Ponte Grande
Largura: 6–10 mm
Grandes pontes são comumente usadas para:
②Ponte Média
Largura: 2–5 mm
Pontes médias são comumente usadas para:
③Ponte Pequena
Largura: Abaixo de 2 mm
Pequenas pontes são usadas para:
Linhas curtas de corte/vinco
Como são feitas as pontes na fabricação de matrizes?
Depois de compreender a importância das pontes, muitos fabricantes de moldes podem perguntar:
Que equipamentos podem ser usados para fazer pontes em matrizes de aço?
Tradicionalmente, as pontes eram feitas à máquina de ponte manual (entalhador manual).
No entanto, com o desenvolvimento da tecnologia de automação, as modernas máquinas dobradeiras automáticas de réguas podem concluir o processamento de pontes com mais eficiência e precisão.
Existem basicamente três métodos comuns para fazer pontes:

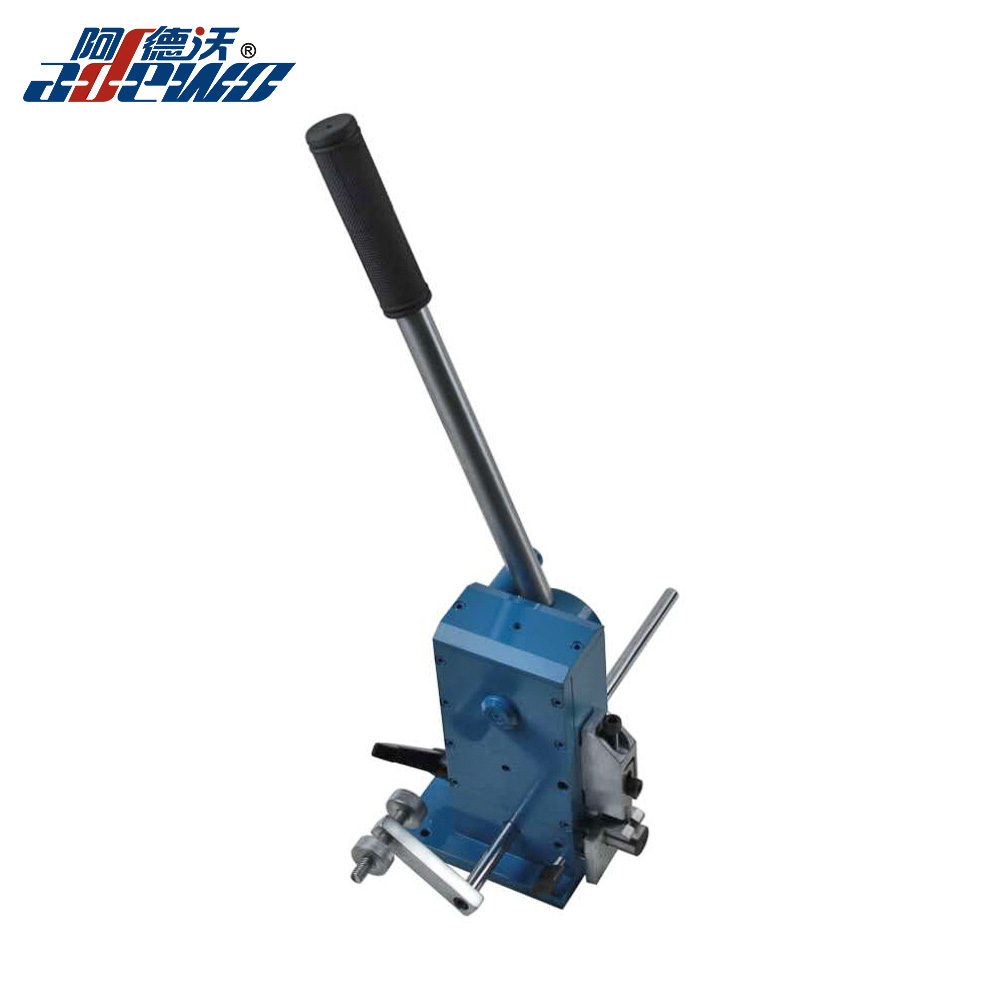

Uma máquina de ponte manual é uma das ferramentas tradicionais usadas na fabricação de matrizes.
O operador posiciona manualmente a régua de aço e pressiona a ferramenta de ponte para criar a conexão necessária.
Vantagens:
✔ Baixo custo de investimento
✔ Adequado para processamento ocasional de pontes
Limitações:
Contudo, a construção manual de pontes depende muito da experiência do operador.
Os desafios incluem:
É mais adequado para produção de pequenos volumes ou aplicações de matrizes simples.

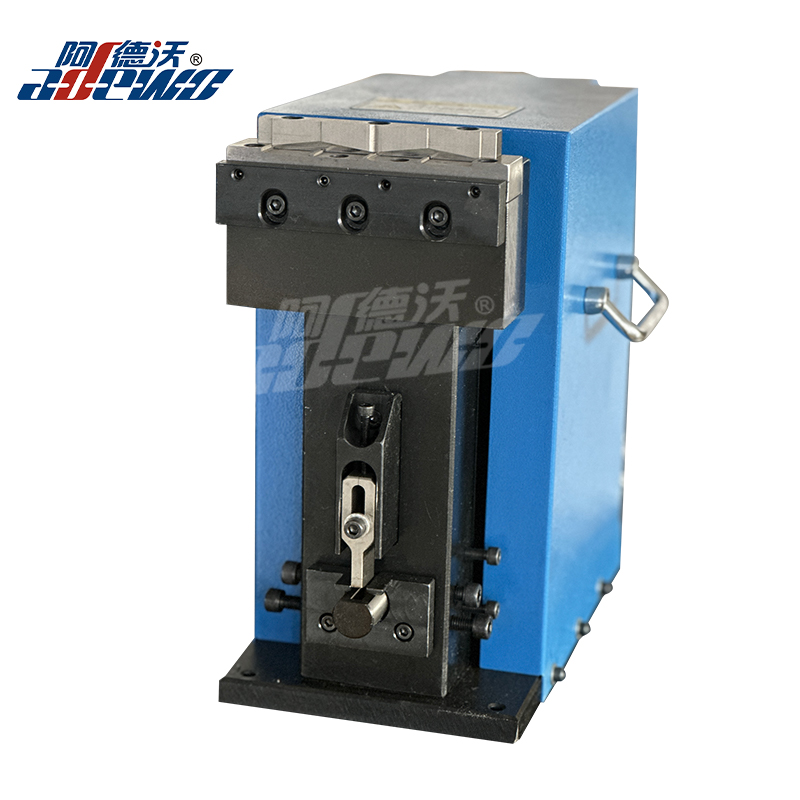

2. Máquina de ponte pneumática
Uma máquina de ponte pneumática usa ar comprimido para criar pontes em réguas de aço.
Comparado com ferramentas manuais, fornece um processamento mais forte e estável.
Vantagens:
✔ Pressão mais consistente
✔ Redução do esforço do operador
✔ Adequado para processamento repetido de pontes
As máquinas de ponte pneumática são comumente usadas em oficinas de matrizes que exigem maior eficiência do que o processamento manual.
Limitações:

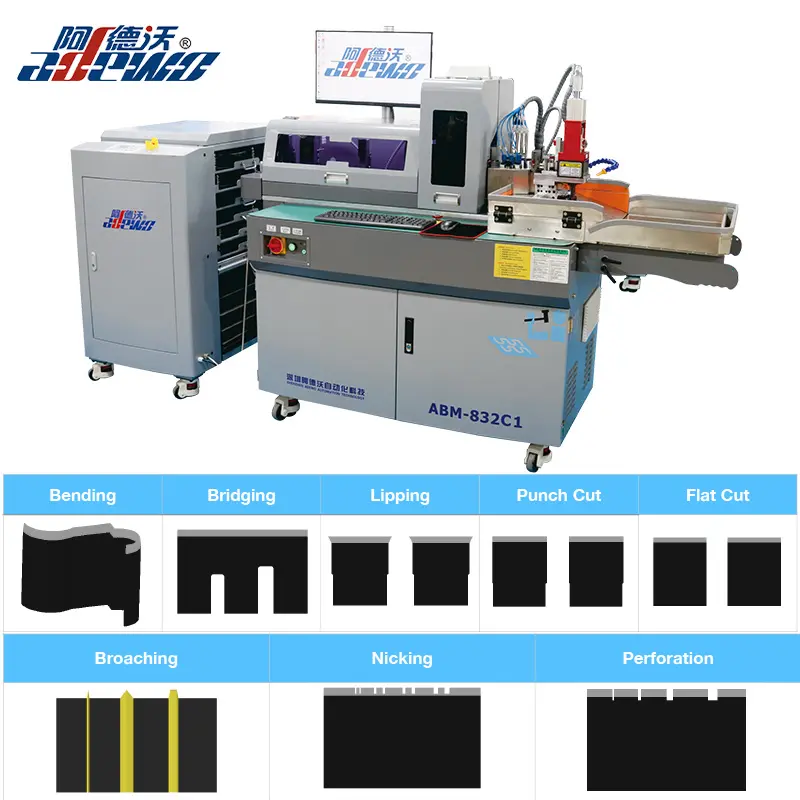

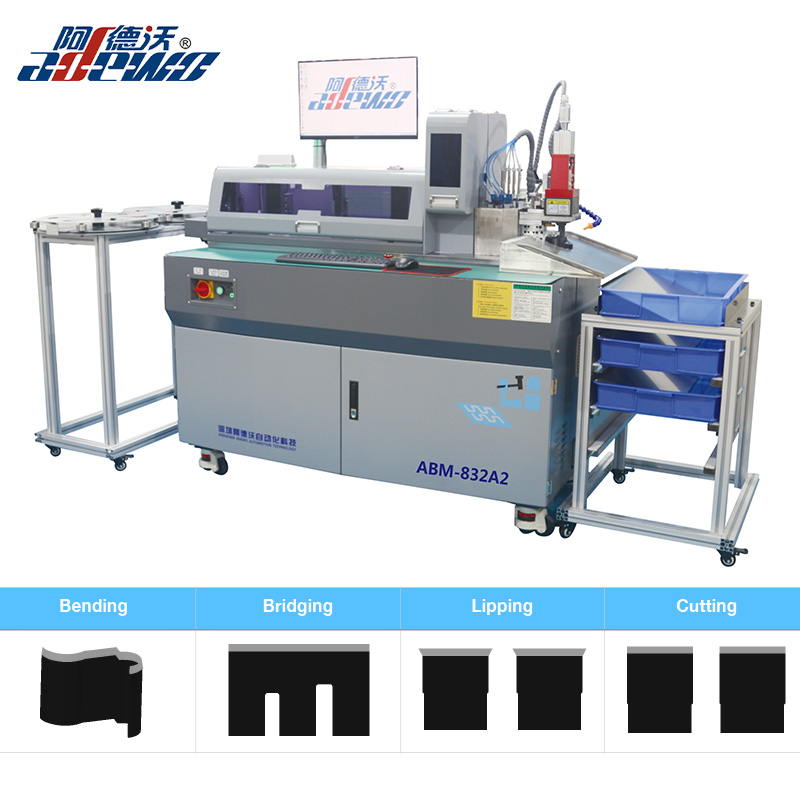

3. Máquina dobradeira automática de réguas com função de ponte
As modernas máquinas dobradeiras automáticas de réguas integram o processamento de pontes ao fluxo de trabalho de produção automático.
A máquina pode processar:
Outras funções especiais
de acordo com o desenho da matriz.
Vantagens de fazer pontes com uma dobradeira automática de réguas
1. Maior precisão
A máquina processa automaticamente as posições da ponte de acordo com os dados de projeto.
Benefícios:
✔ Localização precisa da ponte
✔ Tamanho de ponte consistente
✔ Melhor qualidade da matriz
2. Maior eficiência de produção
Em vez de alternar entre máquinas diferentes, os operadores podem concluir vários processos em uma máquina.
Isso reduz:
3. Múltiplas funções em uma máquina
Em comparação com as máquinas de ponte tradicionais, as dobradeiras automáticas modernas podem combinar múltiplas operações:
Isto fornece uma solução mais completa para a fabricação moderna de moldes.
Por que mais fabricantes de matrizes estão escolhendo máquinas automáticas para dobrar réguas?
À medida que os designs de embalagens se tornam mais complexos e os clientes exigem entregas mais rápidas, os fabricantes de matrizes precisam de equipamentos que possam melhorar a eficiência e a qualidade.
Uma máquina dobradeira automática de réguas não apenas faz pontes, mas também fornece uma solução completa de processamento de réguas de aço.
Para empresas que buscam atualizar sua capacidade de produção de matrizes, a automação está se tornando um passo importante em direção a:
